대형 트럭 배기 매니폴드 고장 분석 및 선택 지침

대형 트럭 파워트레인의 배기 매니폴드는 배기가스 라우팅, 진동 완충 및 단열이라는 세 가지 중요한 기능을 수행합니다. 고온, 주기적 열 부하, 다축 진동에 노출되는 작동 환경으로 인해 잘 설계된 구조 설계와 정밀한 제조가 요구됩니다.

 1. 고장모드 분류

배기 매니폴드의 서비스 수명은 주로 다음 세 가지 범주의 요인에 의해 영향을 받습니다.

이러한 요소는 종종 과중한 작업 조건에서 결합됩니다. 광산용 덤프 트럭은 높은 진동과 높은 온도에 직면해 있습니다. 해안 물류 트럭은 높은 습도와 열 순환을 견뎌냅니다. 한 가지 측면만 강화한다고 해서 전체 문제가 해결되는 경우는 거의 없습니다.

2. 견고한 디커플링 디자인과 유연한 디커플링 디자인

기존 배기관은 진동과 열 응력을 견딜 수 있는 재료의 고유한 강도에만 의존하여 견고한 연결을 사용합니다. 이 접근 방식은 소형 트럭이나 단거리 운행에 충분할 수 있습니다. 그러나 대형 엔진은 더 큰 변위와 더 넓은 진동 스펙트럼을 가지므로 견고한 구조의 고유 주파수가 더 쉽게 자극되어 용접부에 응력이 집중됩니다.

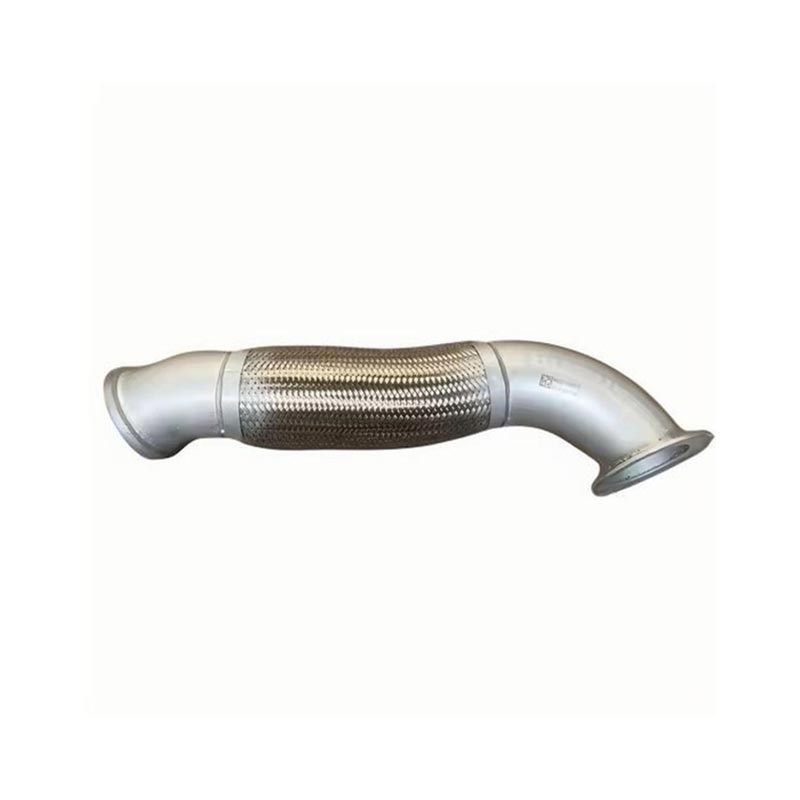

유연한 디커플링은 대체 엔지니어링 솔루션을 제공합니다. 유연한 부분을 배관에 통합함으로써 시스템 강성이 수정되어 공진 주파수가 엔진의 여기 대역에서 멀어집니다. Skyond는 이를 위해 연동식 유연한 조인트를 설계했습니다.WG9731540002 배기관나선형 금속 스트립 연동 구조가 특징입니다. 이는 축 확장성과 각도 관절을 제공하여 용접부에 전달되는 동적 하중을 효과적으로 감쇠시킵니다.

두 접근 방식의 주요 차이점은 다음과 같습니다.

3. 제조 정밀도가 설치 품질을 결정합니다.

배기 매니폴드를 교체하려면 인건비가 필요합니다. 치수가 부정확하면 플랜지 구멍이 잘못 정렬되고 밀봉이 제대로 되지 않아 추가 유지 관리 작업이 발생할 수 있습니다.WG9731540002 배기관Sinotruk OEM 데이터를 엄격하게 기반으로 한 툴링을 사용하여 형성됩니다. 장착 지점과 인터페이스 사양이 원래 부품과 정확하게 일치하므로 절단이나 재작업 없이 직접 설치할 수 있습니다.

재질은 내열 스테인리스를 사용하였습니다. 파이프 벽은 레이저 절단 및 로봇 용접으로 이루어지며 두께 균일성은 ±0.1mm 이내로 제어됩니다. 이는 용접 조인트의 열 응력 분포를 균일하게 하는 데 직접적으로 기여합니다.

4. 다양한 작동 조건에 대한 성능 검증

이 모델은 다양한 기후 환경에 대해 특정 검증을 수행하여 여러 지역으로 대량으로 내보내졌습니다.

러시아 및 중앙아시아(극한 추위):재료 인성은 -40°C에서 안정적으로 유지됩니다. 냉간 시동 중 취성 파손이 발생하지 않습니다.

동남아시아(다습함):표면 부식 저항성은 염수 분무 테스트 요구 사항을 충족합니다.

아프리카 및 남아메리카(고온, 먼지가 많음):파이프 변형은 지속적인 고하중 하에서 허용 가능한 한도 내에서 유지됩니다.

5. 선택 권장 사항

물류 차량, 수리점 및 엔지니어링 조달 구매자의 경우 배기 매니폴드를 선택할 때 세 가지 주요 기준, 즉 진동 분리 기능을 제공하는지, 치수가 원래 장비와 일치하는지, 재료가 의도된 작동 조건에 대해 검증되었는지 여부를 고려해야 합니다. Skyond의 WG9731540002 배기 파이프는 세 가지 차원 모두에 걸쳐 문서화된 설계 및 테스트 데이터를 제공하므로 Sinotruk 시리즈 트럭에 대한 실행 가능한 교체 옵션이 됩니다.
