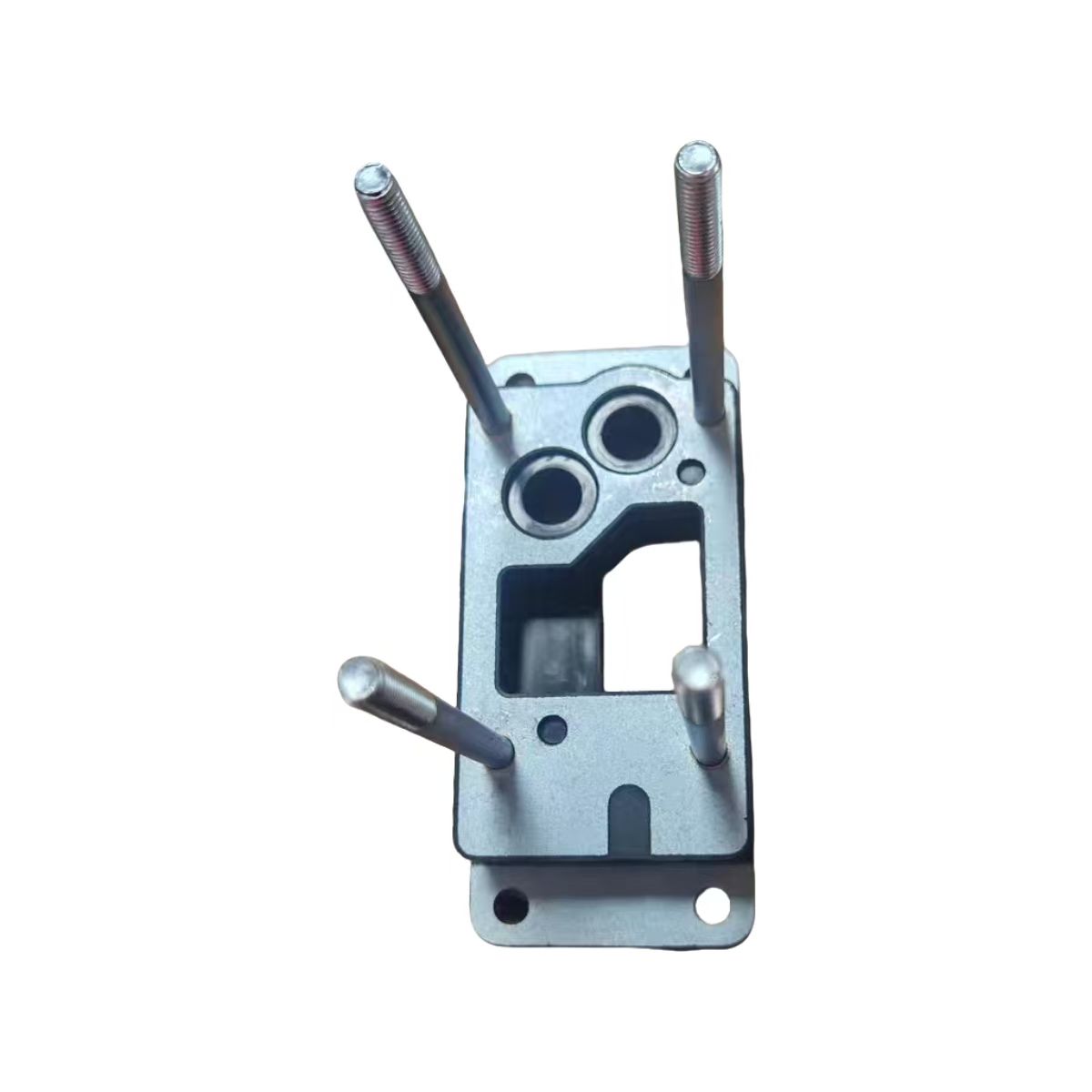

Shacman 트럭용 FAST 유압 리타더 댐핑 플레이트

Shacman Truck용 FAST 유압 리타더 댐핑 플레이트는 Skyond가 공급하는 장착 및 보호 구성품으로 중국 시설에서 제조됩니다. 이 댐핑 플레이트는 X5000, X6000 및 M3000S 시리즈를 포함한 Shacman 대형 트럭뿐만 아니라 Sinotruk HOWO, Yutong 및 Yaxing과 같은 FAST 리타더가 장착된 기타 브랜드에서 흔히 볼 수 있는 FAST 유압 리타더 시스템의 공압식 비례 제어 밸브용으로 설계되었습니다. 리타더 댐핑 플레이트는 제어 밸브 본체 어셈블리에 직접 장착되어 리타더 오일 통으로 들어가는 공기 압력을 조절하는 비례 밸브를 고정합니다. 이 압력 제어는 작업 챔버로의 오일 흐름을 결정하고, 이는 다시 제동 토크를 제어합니다. 마모되거나 누락된 댐핑 플레이트로 인해 과도한 진동이 정밀 밸브에 도달하여 불규칙한 제동, 결합 지연 또는 완전한 밸브 고장이 발생할 수 있습니다. 이를 리타더 댐핑 플레이트로 교체하면 안정적인 밸브 작동과 일관된 유압력이 복원되어 보다 안전한 차량 감속이 가능해집니다.

제품 장점

진동으로부터 비례 밸브를 보호합니다.

Shacman Truck용 FAST 유압 리타더 댐핑 플레이트는 전자기 비례 밸브를 리타더 밸브 본체에 단단히 고정합니다. 이는 도로 진동 및 차량 바운스로 인한 밸브 움직임이나 신호 왜곡을 방지하여 리타더가 운전자 명령에 일관되게 반응하도록 보장합니다.

구성요소의 서비스 수명을 연장합니다.

충격 및 진동 에너지가 비례 밸브에 도달하기 전에 흡수함으로써 댐핑 플레이트는 스풀, 스프링 및 솔레노이드와 같은 밸브 내부 구성 요소의 마모를 줄입니다. 이는 차량 수명 동안 서비스 간격이 길어지고 밸브 교체 횟수가 줄어든다는 것을 의미합니다.

복합 금속-고무 구조.

강철판은 견고한 장착과 정밀한 밸브 위치 지정을 제공하며, 접착된 고무층은 고주파 진동을 흡수합니다. 이 통합 설계로 인해 별도의 장착 브래킷과 절연체가 필요하지 않으므로 밸브 조립이 단순화되고 잠재적인 고장 지점이 줄어듭니다.

리타더의 핵심 제동 이점을 유지합니다.

안정적인 비례 밸브를 사용하면 리타더가 최대 제동 잠재력을 발휘하여 마모 없는 감속, 열 저하 없는 일관된 성능, 서비스 브레이크 및 타이어의 변형 감소를 제공할 수 있습니다. 차량 운영자에게 이는 유지 관리 비용이 낮아지고 연비가 향상된다는 것을 의미합니다.

직접 OEM 교체.

장착 구멍, 플레이트 두께 및 전체 치수는 원래 장비 사양과 일치합니다. 설치 시 밸브 본체나 주변 구성 요소를 수정할 필요가 없습니다.

주요 사양

댐핑의 역할은 무엇인가요?

Shacman Truck용 FAST 유압 리타더 댐핑 플레이트는 리타더 제어 시스템에서 세 가지 필수 기능을 제공합니다.

안전한 장착. 플레이트는 전자기 비례 밸브를 리타더 밸브 본체에 단단히 고정합니다. 이러한 기계적 고정은 차량 진동으로 인해 밸브가 이동하거나 느슨해지는 것을 방지하여 밸브와 공압 및 전기 연결부 사이의 정밀한 정렬을 유지합니다.

진동 감쇠.통합된 고무층은 도로와 구동계에서 발생하는 충격과 진동 에너지를 흡수하고 분산시킵니다. 이러한 댐핑이 없으면 진동이 밸브의 내부 구성 요소인 스풀, 스프링 및 솔레노이드에 직접 전달되어 조기 마모, 불규칙한 응답 또는 완전한 고장을 유발합니다.

신호 무결성 보호.리타더 댐핑 플레이트는 밸브를 진동으로부터 격리함으로써 잘못된 신호나 신호 왜곡이 전자 제어 장치에 도달하는 것을 방지합니다. 비례 밸브는 ECU의 정밀한 전기 신호에 의존하여 공기 압력을 조절합니다. 진동으로 인한 접촉 바운스 또는 간헐적인 연결로 인해 ECU가 밸브 위치를 잘못 해석하여 제동 토크가 올바르지 않게 적용될 수 있습니다.

운전자의 경우 이는 정속 하강 기능부터 완전 제동 모드까지 모든 리타더 작동 모드에서 예측 가능한 선형 제동 반응으로 해석됩니다.

제품 구성 정보

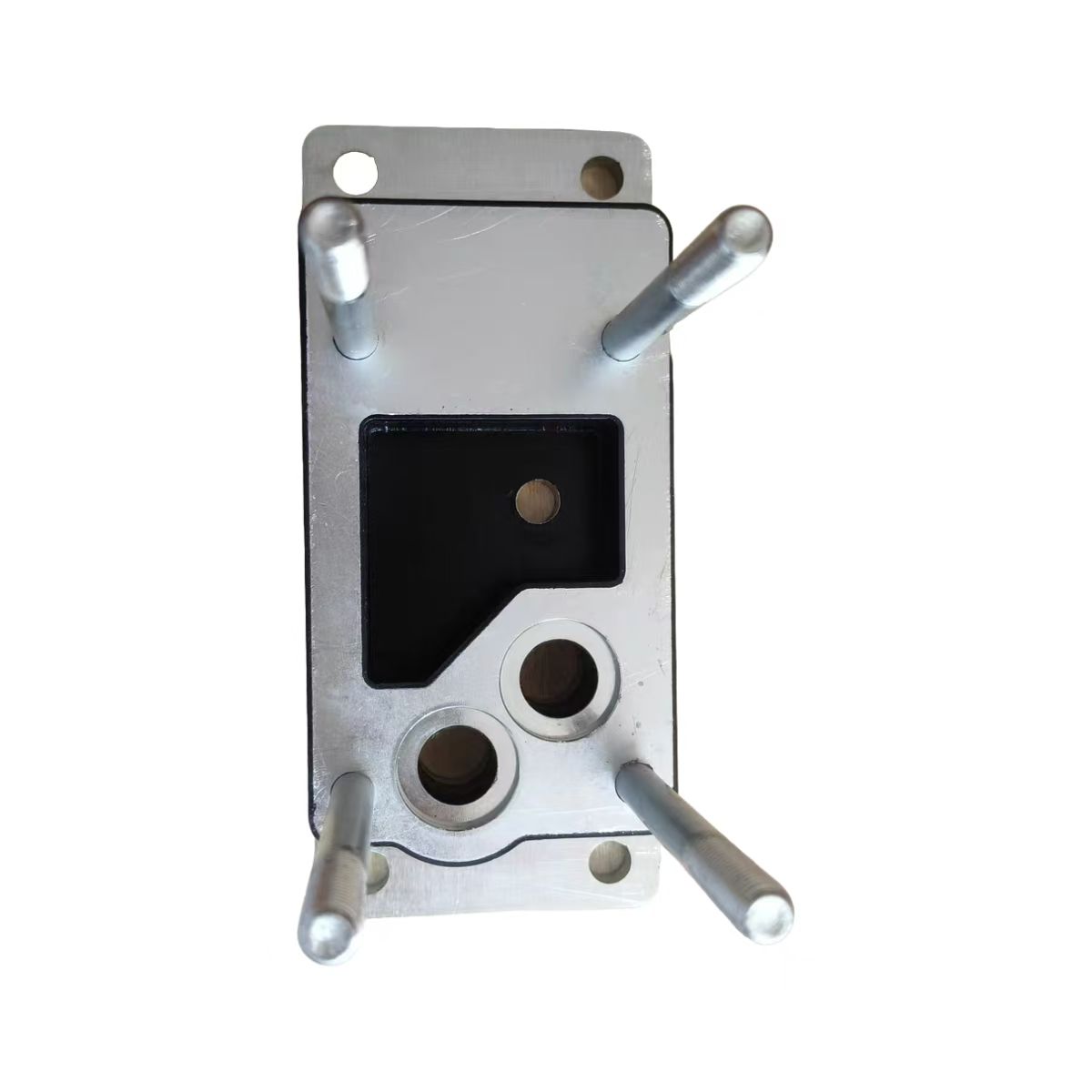

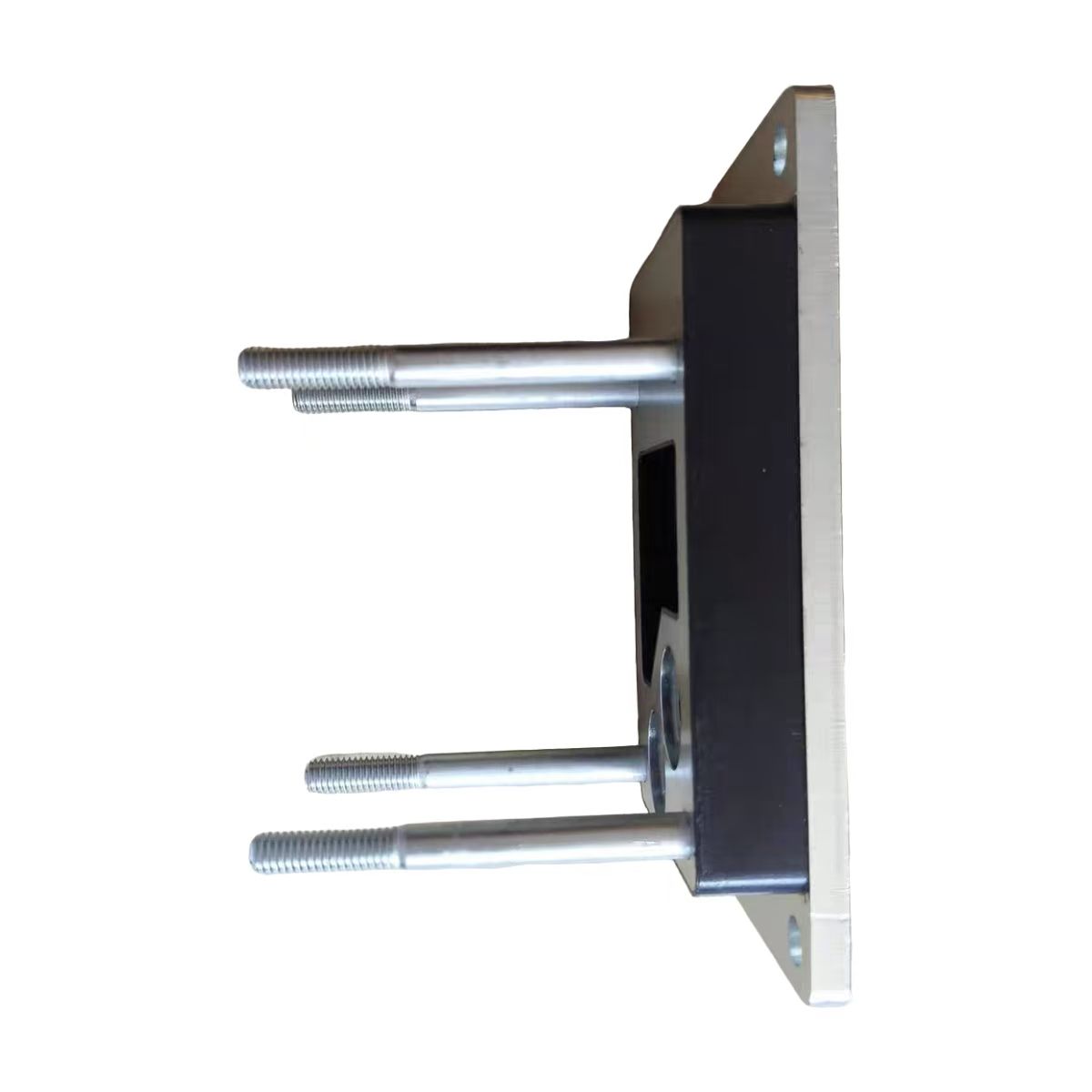

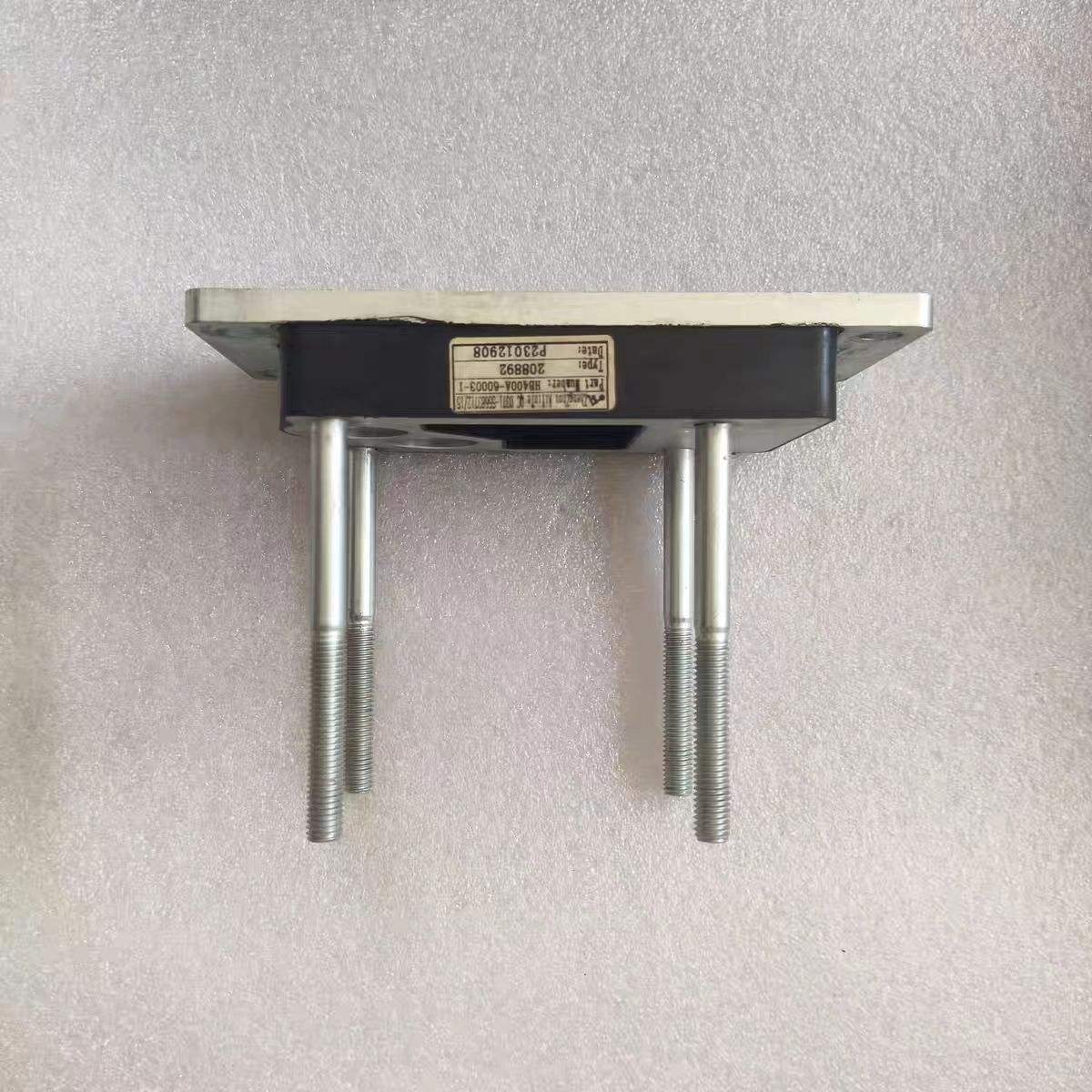

이 리타더 댐핑 플레이트는 고무 댐핑 층에 결합된 탄소강 Q235 플레이트라는 복합 구조로 되어 있습니다.

탄소강 Q235 플레이트.이 구조 등급 강철은 비례 밸브를 안전하게 장착하는 데 필요한 강성을 제공합니다. 이는 마운팅 볼트의 조임력과 차량의 진동 하중으로 인한 굽힘과 변형을 방지합니다. 강철판은 밸브 본체를 기준으로 밸브의 정확한 방향을 유지하여 공압 및 전기 연결이 정렬된 상태를 유지하도록 합니다.

고무 댐핑층.엘라스토머 층은 고주파 진동 에너지를 흡수하여 열로 변환하고, 이 열은 플레이트를 통해 발산됩니다. 이 고무 화합물은 겨울의 냉간 시동부터 장거리 하강 중 리타더 시스템의 지속적인 열에 이르기까지 대형 트럭 작동 시 발생하는 온도 범위에서 감쇠 특성을 유지하도록 제조되었습니다.

복합 디자인 장점.금속과 고무를 단일 장치로 결합함으로써 댐핑 플레이트는 하나의 소형 구성 요소에서 구조적 장착과 진동 차단 기능을 모두 제공합니다. 이를 통해 별도의 장착 브래킷과 고무 아이솔레이터가 필요하지 않으므로 밸브 조립이 단순화되고 잠재적인 고장 지점이 줄어듭니다.

호환 가능한 리타더 모델 및 차량 애플리케이션

Shacman Truck용 FAST 유압 리타더 댐핑 플레이트는 전체 범위의 FAST 유압 리타더 모델과 호환됩니다.

1. FH400B(직렬 연결). 변속기와 일직선으로 장착되며 공간에 직렬 설치가 가능한 차량에 적합합니다.

2. FH240B. 저마력 애플리케이션을 위한 컴팩트한 직렬 연결 모델입니다.

3. FHB320B(병렬 연결). 변속기 옆에 장착되어 동력인출장치(PTO) 인터페이스를 유지합니다.

4. FHB400B. 대용량 병렬 연결 모델입니다.

이러한 리타더 모델은 다음 위치에 공장에서 장착되거나 대리점에서 설치됩니다.

1. Shacman X5000, X6000, M3000S 및 기타 Shacman 대형 트럭

2. Sinotruk HOWO 시리즈

3. Yutong 및 Yaxing 버스 및 코치

4. FAST 리타더를 사용하는 기타 상용차 브랜드

작업장 및 차량 운영자를 위해 리타더 댐핑 플레이트는 여러 리타더 모델 및 차량 애플리케이션을 포괄하는 단일 SKU를 제공하여 재고 관리를 단순화합니다.

설치 및 유지 관리

리타더 댐핑 플레이트를 교체하려면 세부 사항에 주의가 필요합니다.

전문적인 설치 권장

이 작업에는 리타더 제어 밸브 본체를 분해하는 작업이 포함됩니다. FAST 리타더 서비스 경험이 있는 기술자가 교체를 수행하는 것이 좋습니다.

토크 사양

장착 볼트는 토크 렌치를 사용하여 규정된 토크로 조여야 합니다. 너무 세게 조이면 밸브 본체나 댐핑 플레이트가 손상될 수 있습니다. 덜 조이면 움직임과 진동이 허용됩니다.

관련 구성요소 검사

밸브를 제거한 후 비례 밸브 자체에 손상이 있는지 확인하십시오. O-링 씰의 경도, 균열 또는 변형을 검사하고 필요한 경우 교체하십시오.

설치 후 기능 테스트

재조립 후 모든 작동 모드에서 일정한 속도로 리타더를 테스트하고 각 제동 단계에서 리타더를 테스트하여 정상적인 제동력과 공기 또는 오일 누출이 없는지 확인합니다.

숙련된 기술자가 대부분의 설치를 1시간 이내에 완료할 수 있습니다.

Skyond가 품질을 어떻게 제어하고 테스트하나요?

Skyond에서 공급하는 Shacman Truck용 모든 FAST 유압 리타더 댐핑 플레이트는 배송 전에 검사됩니다.

차원 검증.올바른 장착을 보장하기 위해 플레이트의 장착 구멍 위치, 두께 및 전체 치수를 OEM 사양과 비교하여 확인합니다.

고무 결합 무결성. 고무층은 강판에 적절하게 접착되었는지 빈 공간이나 분리가 없는지 검사됩니다.

표면 마무리.강판에 설치 또는 서비스 수명에 영향을 미칠 수 있는 거친 부분, 날카로운 모서리 또는 부식이 있는지 검사합니다.

샘플 테스트. 각 배치의 무작위 샘플은 압축 및 진동 테스트를 거쳐 감쇠 성능을 검증합니다.

Skyond의 고급 제조

Skyond는 정밀 기계와 자동화된 생산 라인을 갖춘 현대적인 제조 시설을 운영하고 있습니다. 우리 공장에서는 Shacman 트럭용 FAST 유압 리타더 댐핑 플레이트 및 기타 정밀 부품을 일관된 품질 표준에 맞춰 생산할 수 있습니다.

정밀 CNC 가공. 당사의 CNC 장비는 정확한 사양에 맞게 금속 부품을 절단하고 성형하는 작업을 처리합니다. 댐핑 플레이트의 경우 이는 정확한 장착 구멍 위치, 일관된 플레이트 두께 및 밸브 본체에 대한 적절한 장착을 보장합니다. 치수 정확도는 설치 용이성과 진동 시 밸브 정렬을 유지하는 플레이트의 능력에 직접적인 영향을 미칩니다.

자동화된 조립 및 품질 관리. 자동화된 프로세스는 인적 오류를 줄이고 생산 실행 전반에 걸쳐 일관된 빌드 품질을 보장합니다. 각 배치는 원자재 검증부터 완제품 테스트까지 여러 단계에서 검사를 거칩니다.

전용 고무 접착 라인. 고무 댐핑층은 공극이나 박리 없이 적절한 접착을 보장하는 제어된 공정을 통해 강철판에 접착됩니다. 이러한 결합 무결성은 사용 수명 동안 플레이트의 진동 감쇠 성능에 매우 중요합니다.

테스트 장비. 고정밀 측정 도구와 전기 테스터는 시뮬레이션된 작동 조건에서 제품 성능을 검증합니다. 각 배치의 무작위 샘플은 압축 및 진동 테스트를 거쳐 댐핑 특성이 사양을 충족하는지 확인합니다.

생산 능력. 우리 시설은 일관된 품질을 유지하면서 대량 주문을 충족할 수 있도록 대규모 생산을 지원합니다. 대량 배송이 필요한 차량 운영업체 및 무역 회사의 경우 그에 따라 생산 규모를 조정할 수 있습니다.

글로벌 배송 및 물류

Skyond는 러시아, 중앙아시아, 동남아시아, 아프리카, 남미 및 기타 지역으로 수출합니다. 우리 물류팀은 다음을 처리합니다.

1. 운송 중 손상을 방지하기 위해 적절한 고정 장치를 갖춘 컨테이너 적재

2. 원활한 통관을 위한 세관 서류

3. 효율적인 국제 배송을 위해 주요 항구로의 라우팅

Shacman Truck용 FAST 유압 리타더 댐핑 플레이트에 대한 대부분의 일반 주문은 결제 확인 후 7~45일 이내에 배송됩니다. 정기적인 요구 사항이 있는 고객의 경우 더 빠른 배송을 위해 예정된 배송을 준비하거나 운송업체 창고에 재고를 유지할 수 있습니다.

일반적인 질문

Q1: 이 댐핑 플레이트에 해당하는 부품 번호는 무엇입니까?

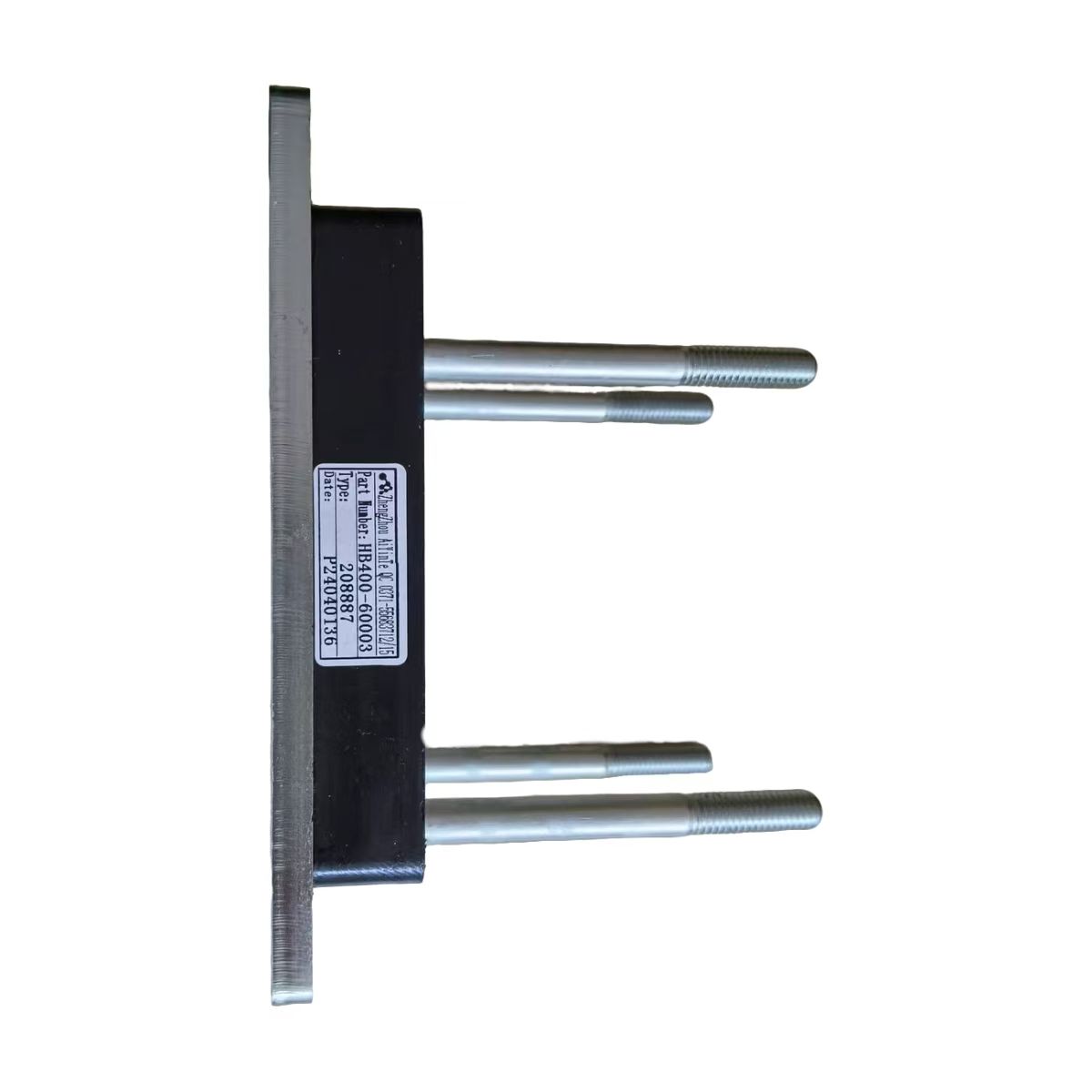

댐핑 플레이트는 HB400-60003 및 HB400-60002로 제공됩니다. 댐핑 플레이트가 포함된 전체 비례 밸브 어셈블리는 HB400-60001입니다.

Q2: 이 댐핑 플레이트가 내 트럭에 맞는지 어떻게 확인합니까?

리타더 본체의 식별판에서 리타더 모델을 확인하십시오. 호환 가능한 모델에는 FH400B, FH240B, FHB320B 및 FHB400B가 있습니다. 또는 FAST 또는 Shacman 전자 부품 카탈로그와 정확히 일치하도록 공급업체에 차량 VIN을 제공하세요.

Q3: 댐핑 플레이트와 함께 무엇을 교체해야 합니까?

비례 밸브에 손상이 있는지 검사하십시오. O-링 씰의 노후화 또는 마모 여부를 확인하고 필요한 경우 교체하십시오.

Q4: 제가 직접 설치할 수 있나요?

이 작업에는 리타더 제어 밸브 본체가 포함됩니다. 올바른 토크 및 기능 테스트를 보장하려면 FAST 리타더 서비스 경험이 있는 기술자가 설치하는 것이 좋습니다.
